單通道電子聽診器
該產品是一款單通道電子聽診器。有鑑於醫療場域無法對呼吸作即時和長時間的紀錄及分析,一款專為呼吸音(胸音及喉音)檢測的產品因此應運而生。透過即時的呼吸監控,傳達出即時的生命徵象,以輔助醫師及醫療人員做出更精確的判斷。
產品的主要客群為牙醫診所的醫療人員,但同時淺層客群也包含了手術室及需要作生命監測的醫療場域人員。因此初步也朝著符合各層級使用者環境及習慣作規格訂定,其中亦包含各醫療等級材料的擬定。期望未來能夠帶給使用者更好的體驗。
本專案為二代產品,目標優化主機和收音貼片的硬體品質,達到收音品質提升及成本控管。各階段的樣品驗證,也透過臨床和行銷同仁的經驗分享,及各部門專業的整合和收斂等幫助下,更趨於接近未來使用者的需求。
2022
Heroic-faith
Mechanical design / Industrial design / Product development / Visualisation / Client liaison / Sourcing / 3D modeling / Manufactor liaison / Prototyping
初期提案及草模篩選
透過初步的會議,擬定出產品需要的基本規格,並探討使用族群的情境。待初步收斂後,繪製並列印數組草模外型,以實際樣本與內部及各單位同仁進行討論,收集進一步的反饋。
外型及使用者介面定案
經過多次的收斂及討論,定案未來產品發展方向及外型。透過列印及手工,製作出未來產品的初步模型,模擬出更接近實際場域的狀況,以作為detail design開發的核心。
結構設計及情境模擬

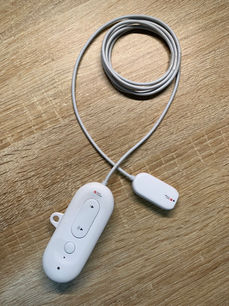

產品總共分為三大部分,主機、橋接頭、貼片。

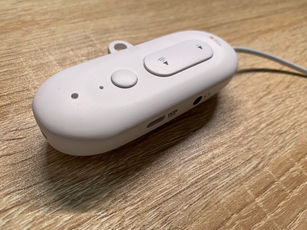

主機的外殼採用ABS(打樣期為光固化樹酯) ,延伸的連接線採符合醫療等級的矽膠外裹。因使用場域會有酒精擦拭及消毒的需求,與臨床同仁協定,主機須符合IPX4防水等級。因應此需求,結構內部也採用防水矽膠及配合電子防水膠等方式達到該效果。
橋接頭的外殼同主機一樣採用ABS,內部並以彈片設計機關,配合貼片的SD插頭,使插入時能夠有效固定不脫落,退出時也給予使用者明顯的反饋。

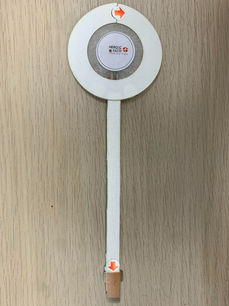

貼片的設定是一次性拋棄式使用產品,在長時間的手術和醫療活動中,必須穩定地收集喉部呼吸音,靠著電子麥克風及結構上的設計,它必須取得穩定且高品質的呼吸音,提供主機AI作判斷和反饋。摩擦音、外界音的抗噪、長時間服貼的舒適度以及成本等因素,都是貼片需要克服的難題。經過多次的打樣實驗,以及臨床同仁地使用反饋,我們採用醫療級矽膠作為基底,包裹FPC及麥克風,配合數次的材質實驗,最終產生一款自帶客製敷材,並易於使用者操作的貼片組。使用者可依循敷料上簡單的操作指示,將貼片定地固定在患者身上,並因為結構上的多次改良,摩擦音及抗噪也表現出優於上一代的優秀表現。
打樣及final prototype
配合專案期末的報告,製作完整樣品並操作說明,作最終專案呈現 。
