虎劇團_感測式扯琳
虎劇團為台灣街頭及劇場表演團體，配合熟練的扯鈴技巧和創意的表演，帶給觀眾歡笑和驚豔。
此專案負責:"機構設計"及"樣品測試"以及後續的修改。配合硬體工程師，設計一組可與周邊設備做互動的扯鈴。當劇團表演人員表現出特定的動作時，扯鈴將觸發劇場周邊的聲源設備，同步展現出音效反映，讓劇團的表演上，有更深刻的觀賞體驗。
 19807969_10209993840737675_824698413_o |  19726910_10209993841017682_2010008324_o |  19807357_10209993840457668_847942021_o |
|---|---|---|
 19840437_10209993840137660_996684129_o |  19814343_10209993839817652_989129755_o |  19807826_10209993840977681_1696920587_o |
 19807791_10209993839897654_2142913287_o |  19807952_10209993840257663_101250600_o |  19820940_10155016660694775_1789768248_o |
 19807571_10209993840777676_577652672_o |
設計規劃
使用內建有藍芽的ESP 12，搭配陀螺儀，製作一感測裝置安裝於扯鈴內。透過撰寫程式，讓扯鈴在晃動的時候，能藉由藍芽模組連線劇場音效裝置，作同步的效 果呈現。
殼件設計

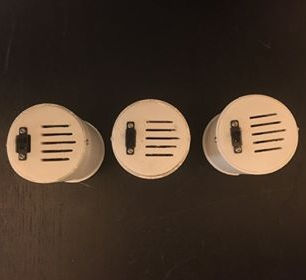

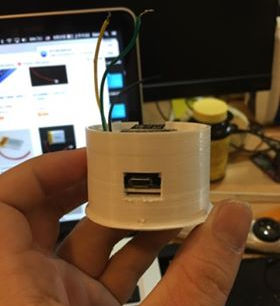

客製模組殼件。因板上無對應的鎖孔，故設計上採用版邊的緊配來限制水平方向的位移。除了ESP 12和陀螺儀，另需要有一充電模組板及鋰電池作供電及充電。因空間考量及防止電池晃動，設計上採用堆疊的方式配合螺絲鎖固，並在頂面有開孔槽供電池的散熱。過程中並設計有治具作初步測試，確保陀螺儀的精確度是否符合需求。
